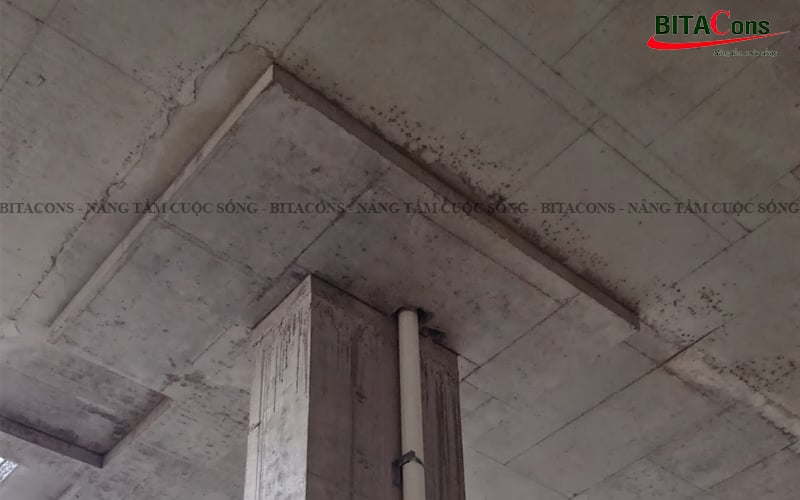

KẾT CẤU CÁC SÀN BÊ TÔNG - SÀN VƯỢT NHỊP LỚN

* Chỉ sử dụng để chọn sơ bộ kích thước sàn

* Hoạt tải 2.0 kPa đối với sàn căn hộ, 3.0 kPa đối với sàn văn phòng, và 5.0 kPa đối với khu vực hội họp không có ghế gắn cố định

*  Tĩnh tải tương ứng với từng hoạt tải: - Hoạt tải 2.0 kPa: tĩnh tải cho phép là 0.5 kPa - Hoạt tải 3.0 kPa và 5.0 kPa: tĩnh tải cho phép là 1.5 kPa

* Chỉ áp dụng cho lưới cột hình vuông, và cho nhịp sàn phía trong

* Đối với sàn nầm BTCT có nhịp lớn hơn 9m, khi độ võng của dải nhịp bé hơn 1/250 chiều dài nhịp, tổng độ võng ở nhịp giữa thường vượt quá 25mm

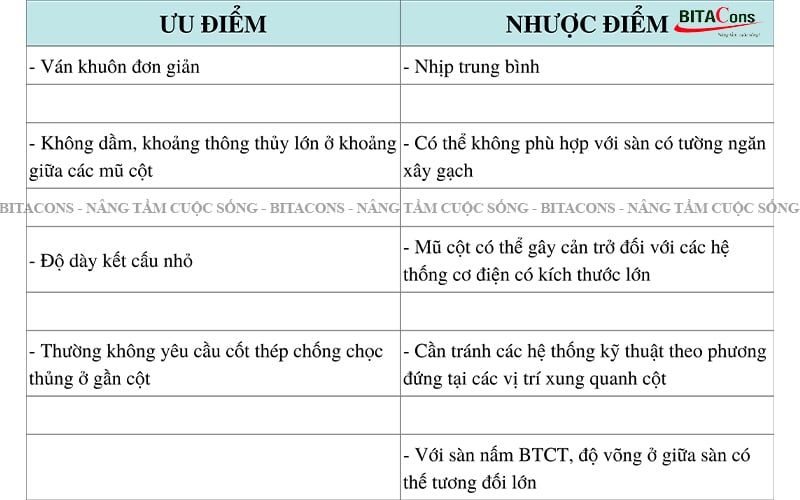

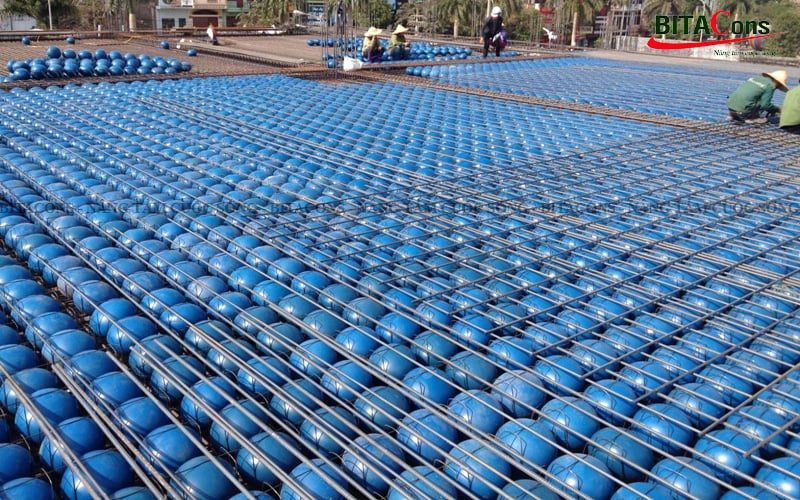

2. Sàn rỗng không dầm NEVO

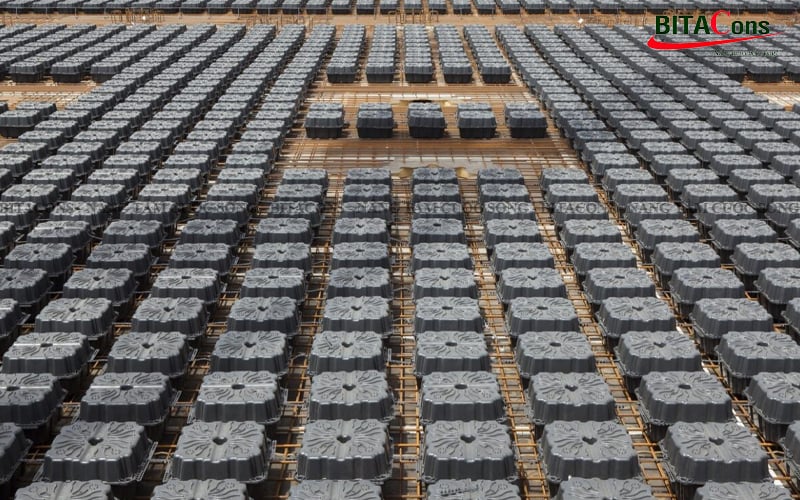

Sàn NEVO là sàn bê tông cốt thép không dầm được tạo thành từ những hộp nhựa NEVO xếp thành hệ dầm chữ I. Đây không chỉ là giải pháp sàn xanh, thân thiện với môi trường mà còn có nhiều ưu điểm như giảm khối lượng bê tông 30%, lượng thép 15%, cách bố trí thép sàn cũng đơn giản hơn giảm chi phí xây dựng tới 5%, khả năng vượt nhịp lớn tới 20m. Ngoài ra, quá trình lắp đặt ván sàn nhựa kết cấu chịu lực rất dễ dàng, nhanh chóng, công nhân có thể di chuyển trên hộp sàn mà không bị xê dịch. Sàn NEVO sẽ tạo ra lớp đệm khí có khả năng cách âm, cách nhiệt rất tốt.

Ưu điểm nổi bật của sàn Nevo

Thi công nhanh, thẩm mỹ cao: giải pháp sàn phẳng không sử dụng dầm nên sẽ tiết giảm được công đoạn làm cốp pha và thép dầm. Vì vậy mà tốc độ thi công sẽ nhanh hơn thi công sàn truyền thống. Bên cạnh đó sàn không cần tô trát, có thể sơn trực tiếp sau khi tháo cốp pha.

Tăng số lượng tầng: Sàn Nevo giảm chiều dày sàn so với sàn truyền thống nên với cùng chiều cao, công trình có khả năng tăng thêm tầng sử dụng.

Cách âm, cách nhiệt, chống rung: Các phần rỗng bên trong sàn đóng vai trò như một lớp đệm không khí làm giảm khả năng truyền âm qua sàn, giúp cách âm và chống ồn tốt. Cách nhiệt ở phần mái tốt hơn 30% so với sàn thông thường.

Tiết kiệm bê tông, cốt thép và giảm tải trọng xuống cột, móng: Sàn Nevo giúp giảm tải trọng bằng cách tối ưu hóa hệ lưới cột. Nhờ đó mà tiết kiệm được vật liệu đáng kể.

Lợi thế kho bãi và vận chuyển: cốp pha nevo xếp chồng lên nhau rất gọn, nhẹ, dễ di chuyển và ít chiếm diện tích tại công trường. Song song đó khối lượng bê tông, thép và cốp pha giảm nên giảm nhân công, phương tiện vận chuyển tới công trường.

Nhượt điểm: Dường như không có nhượt điểm

3. Sàn sường, ô cờ

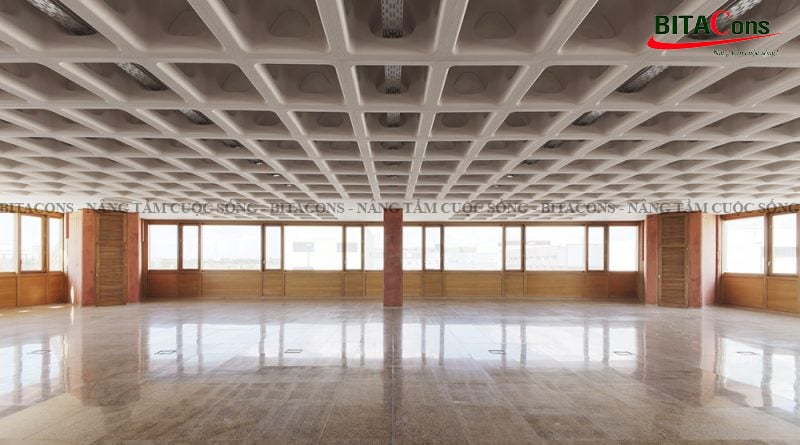

Sàn sườn bao gồm các sường được bố trí với khoảng cách bằng nhau và thường được đỡ trực tiếp bởi cột như hình dưới đây. Các sườn có thể chỉ bố trí theo một phương, gọi là sàn sườn (ribbed slab); hoặc bố trí sườn theo hai phương, gọi là sàn ô cờ (waffle slab).

Dạng kết cấu này ít phổ biến vì giá thành cốt pha cao, và mức độ chống lửa thấp. Sàn 120mm yêu cầu sườn dày tối thiểu 125mm đối với sườn làm việc nhiều nhịp và yêu cầu chống lửa trong 2 giờ. Sườn lớn hơn 125mm thường là để bố trí cốt thép chịu kéo và cốt thép chống cắt. Sàn sườn có thể chịu được tải trọng từ trung bình đến lớn, chúng có độ cứng lớn và ưu điểm vượt trội về khả năng sử dụng. Chiều dày sàn từ 75 tới 125mm và sườn rộng từ 125 tới 200mm. Khoảng cách giữa các sườn từ 600 tới 1500mm. Tổng chiều dày của sàn thường từ 300 tới 600mm với nhịp lên tới 15m với sàn BTCT, và có thể lớn hơn nếu có UST. Việc bố trí sườn có thể làm giảm được bê tông, cốt thép, và giảm được chiều trọng lượng của sàn. Việc tiết kiệm vật liệu có thể bù lại được với sự phức tạp của ván khuôn và cốt thép.

Bên cạnh đó, có thể giảm được mức độ phức tạp của ván khuôn bằng cách sử dụng các mẫu chế tạo sẵn, có quy cách được tiêu chuẩn hóa; thường sử dụng bằng các khuôn nhựa dạng vát để dễ dàng tháo lắp. Với sườn được bố trí cách nhau 1200mm tính từ tâm (dạng phổ biến) thì chiều dài nhịp kinh tế L của sàn BTCT sấp xỉ 15*D với nhịp đơn và 22*D với nhiều nhịp, trong đó D là tổng chiều dày sàn. Sườn một phương có thể thiết kế như dầm chữ T, và thường được bố trí theo phương cạnh dài. Xung quanh cột và vách thường được bố trí các bản đặc để chống lực cắt và mô men.

Ưu điểm:

- Tiết kiệm vật liệu và giảm trọng lượng

- Vượt nhịp lớn

- Hình thức khá tốt

- Kinh tế nếu sử dụng ván khuôn tiêu chuẩn luân chuyển được

- Dễ dang bố trí các lỗ kỹ thuật theo phương đứng xuyên qua giữa các sườn

Nhược điểm:

- Chiều dày sàn giữa các sườn có mức độ chống cháy thấp

- Yêu cầu cốt pha đặc chủng

- Chiều cao tầng lớn hơn

- Khó xử lý các lỗ kỹ thuật lớn theo phương đứng

4. Sàn phẳng (Flat Plate)

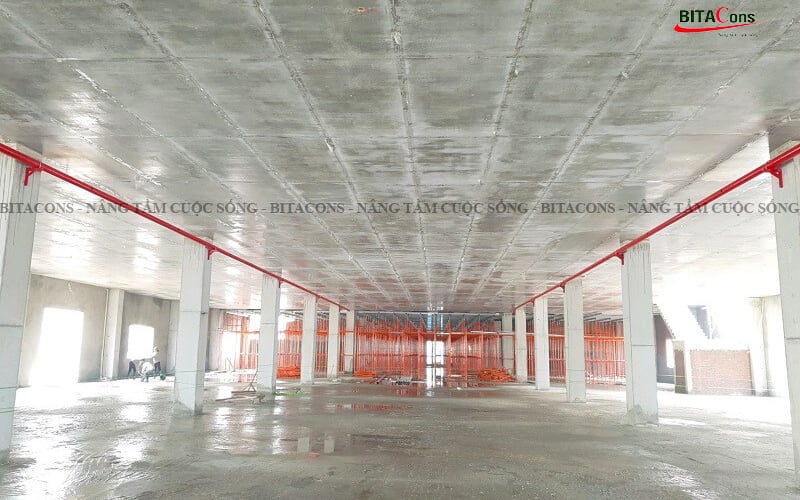

Sàn phẳng là hệ thống chịu lực theo một hoặc hai phương được kê trực tiếp lên cột hoặc tường chịu lực như hình dưới đây. Nó là một trong những dạng kết cấu sàn phổ biến nhất trong các tòa nhà. Điểm đặc biệt của loại sàn này là chiều dày không đổi hoặc gần như không đổi tạo ra mặt phẳng phía dưới của sàn dẫn tới sự đơn giản trong việc làm cốt pha và thi công. Sàn nay cho phép linh hoạt trong việc tạo vách ngăn, và có thể không cần phải sử dụng trần giả. Nhịp kinh tế của sàn phẳng với tải trọng từ nhỏ tới trung bình thường bị giới hạn bởi việc kiểm soát độ võng dài hạn và có thể cần phải tạo độ vồng tường hợp lý (không quá lớn) hoặc sử dụng UST. Nhịp kinh tế đối với sàn phẳng BTCT là 6 đến 8m và với sàn UST là từ 8 tới 12m. Nhịp L của sàn phẳng BTCT xấp xỉ 28*D đối với nhịp đơn, 30*D đối với nhịp biên và 32*D đối với nhịp trong của sàn nhiều nhịp. Nhịp kinh tế của sàn phẳng có thể được tăng lên nhờ UST, lần lượt là 30*D, 37*D và 40*D, trong đó D là chiều dày của sàn.
